Pannello Bio-Fotovoltaico

Il Pannello Bio-Fotovoltaico, progettato degli studenti dell’Iaac di Barcellona, è una batteria la cui energia che libera gli elettroni viene raccolta da batteri nel terreno.

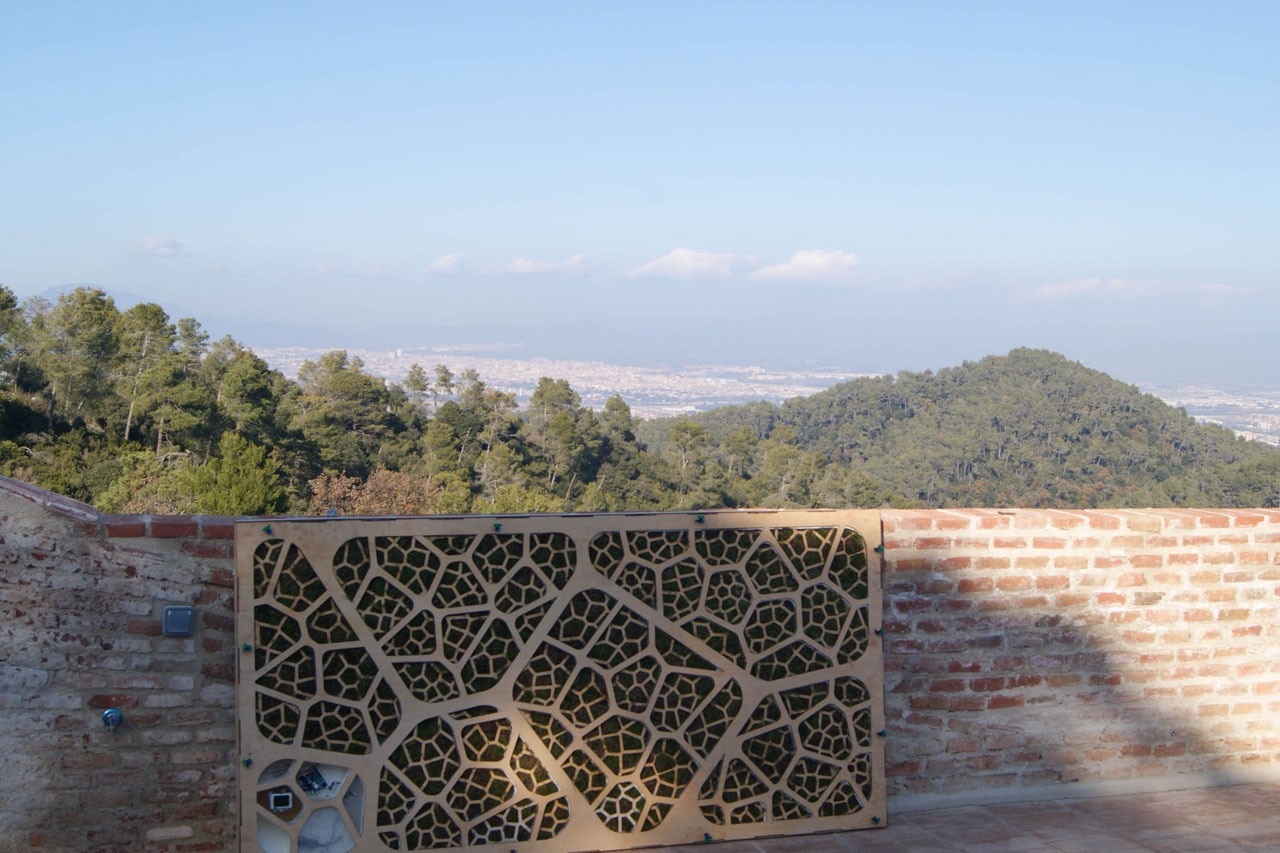

Installato nel campus di Valldaura dell’Institute for Advanced Architecture of Catalonia, il Sistema di Pannelli Bio-Fotovoltaici contiene dei sensori che rilevano il suo stato di funzionamento e lo rendono autosufficiente.

I batteri sono alimentati con i sottoprodotti della fotosintesi e, introducendo un anodo e un catodo (la batteria) nel terreno, sono in grado di liberare elettroni che vengono estratti e immessi nel circuito.

Ciascun componente del sistema ha dei parametri variabili che possono essere modificati per controllare il processo: il tipo di vegetazione (che può essere commestibile o decorativa), le caratteristiche del terreno in relazione alla proliferazione dei microbi e al trasferimento di elettroni e la composizione della batteria determinano l’efficienza del sistema.

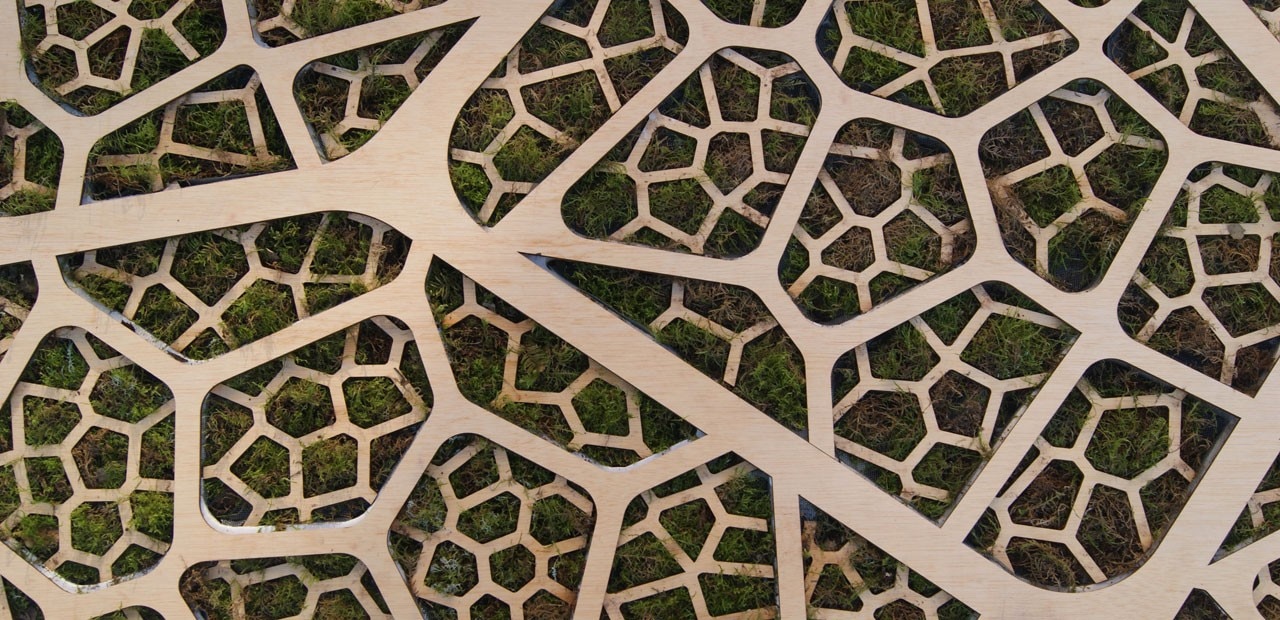

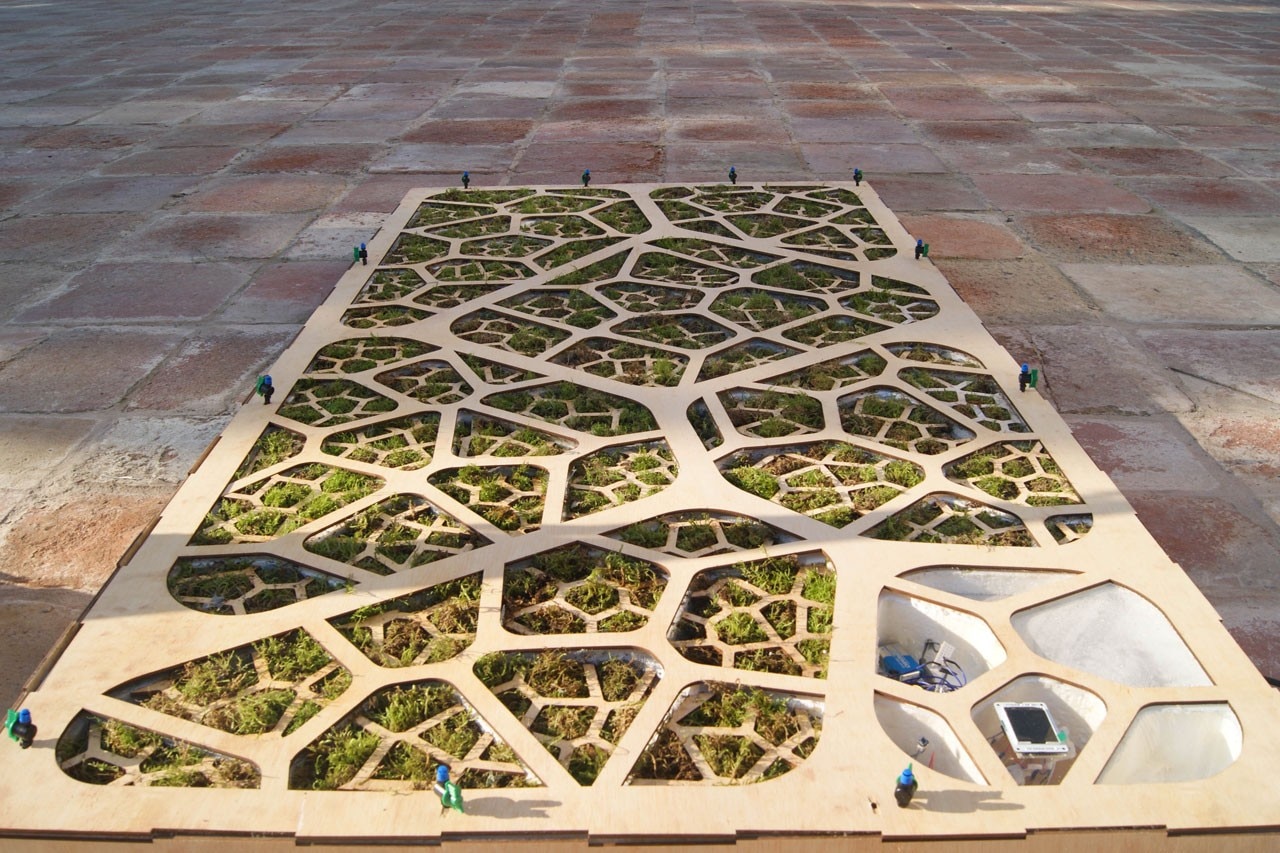

Bio Photovoltaic system — Apostolos Marios Mouzakopoulos, Pablo Marcet, Ashwini Mani, Akanksha Kargwal, Sistema di Pannelli Bio-Fotovoltaici. Image Courtesy of Apostolos

Per ottenere il massimo voltaggio con, allo stesso tempo, lo spazio necessario per la crescita delle radici delle piante, è stato applicato lo schema di Voronoi, il cui schema triangolare, che definisce le cellule per contenere le batterie, offre spazio alla pianta per espandere le sue radici.

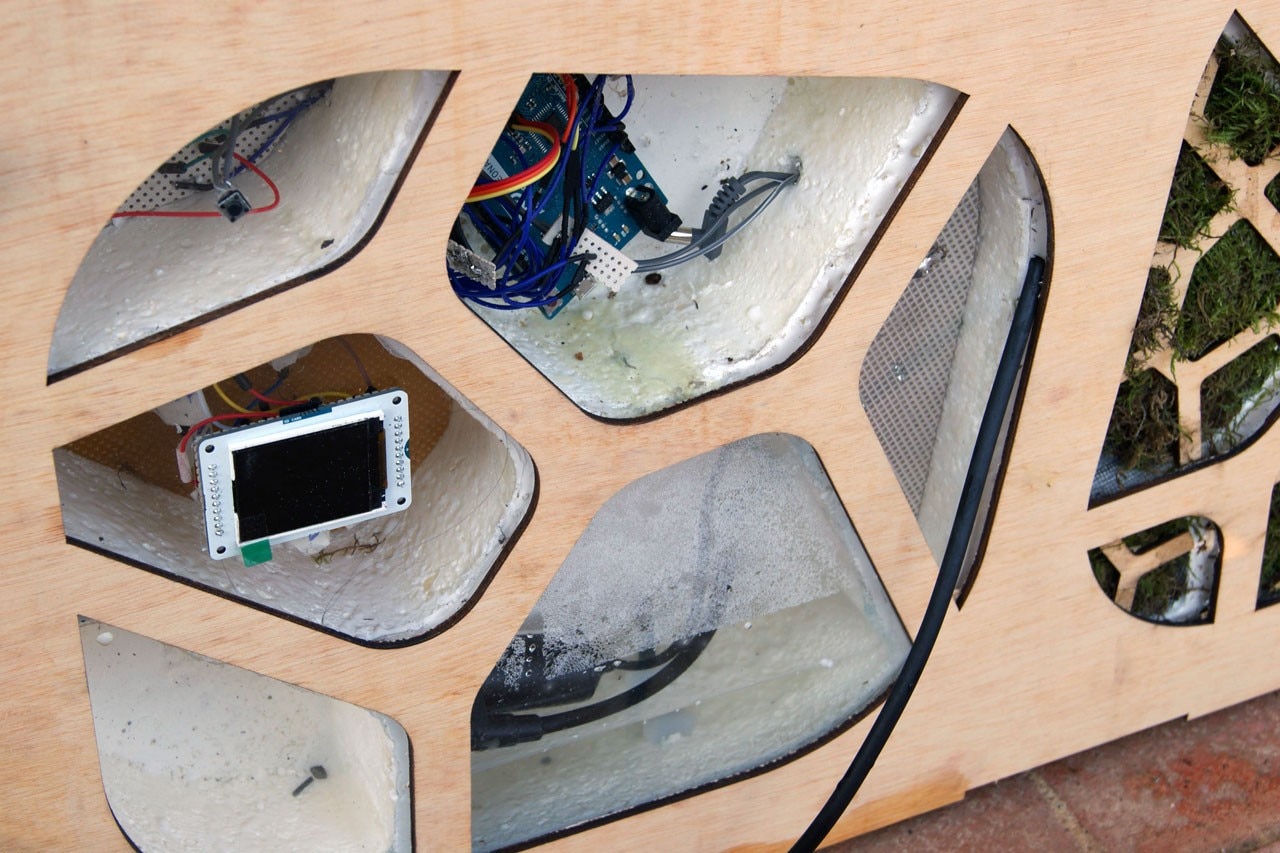

Il progetto finale incorpora un sistema di automazione che controlla l’irrigazione e un registratore di dati per monitorare le variabili che influenzano la crescita delle piante. È stato inoltre sviluppato un disegno su misura che può essere personalizzato dall’utente. Il processo di fabbricazione consiste nell’intaglio del pannello in polistirene a cui vengono e applicati strati di gomma e resina epossidica per irrigidirlo e impermeabilizzarlo. Successivamente vengono assemblate le componenti elettroniche, il terreno e il muschio. Infine, viene incollato il rivestimento, tagliato al laser. Una scheda Arduino, alimentata dalle batterie, controlla i sensori per i dati e la pompa di irrigazione.

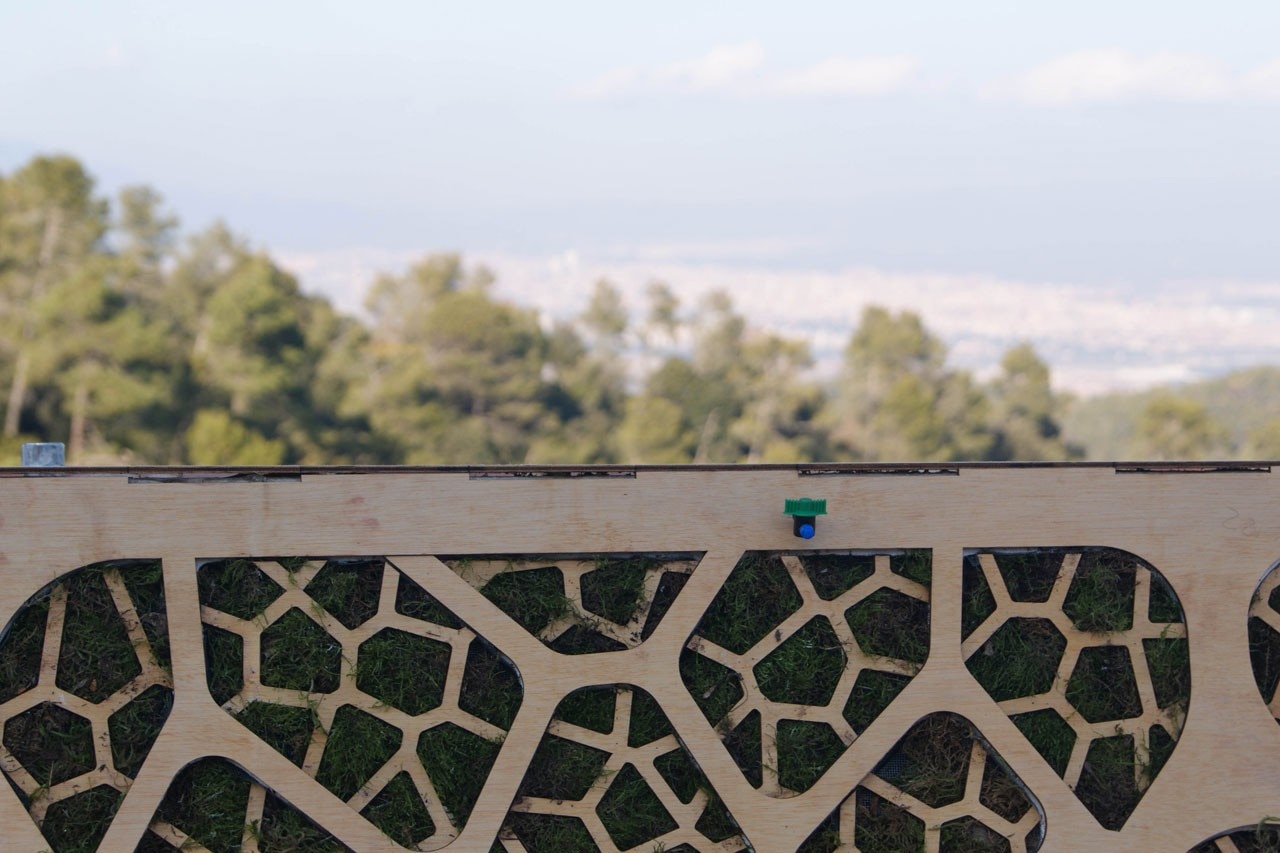

Apostolos Marios Mouzakopoulos, Pablo Marcet, Ashwini Mani, Akanksha Kargwal, Sistema di Pannelli Bio-Fotovoltaici. Image Courtesy of Apostolos

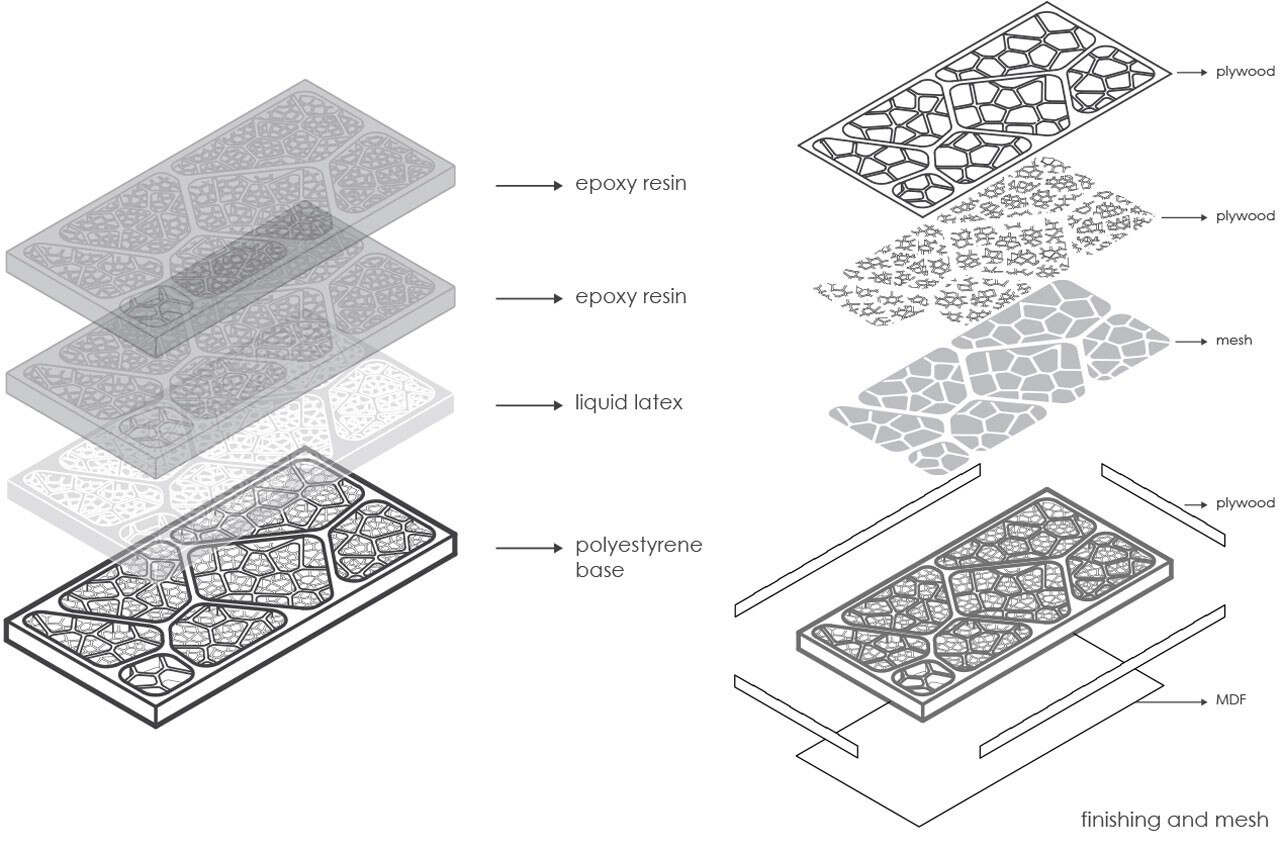

Apostolos Marios Mouzakopoulos, Pablo Marcet, Ashwini Mani, Akanksha Kargwal, Sistema di Pannelli Bio-Fotovoltaici, sistema di produzione. Image Courtesy of Apostolos

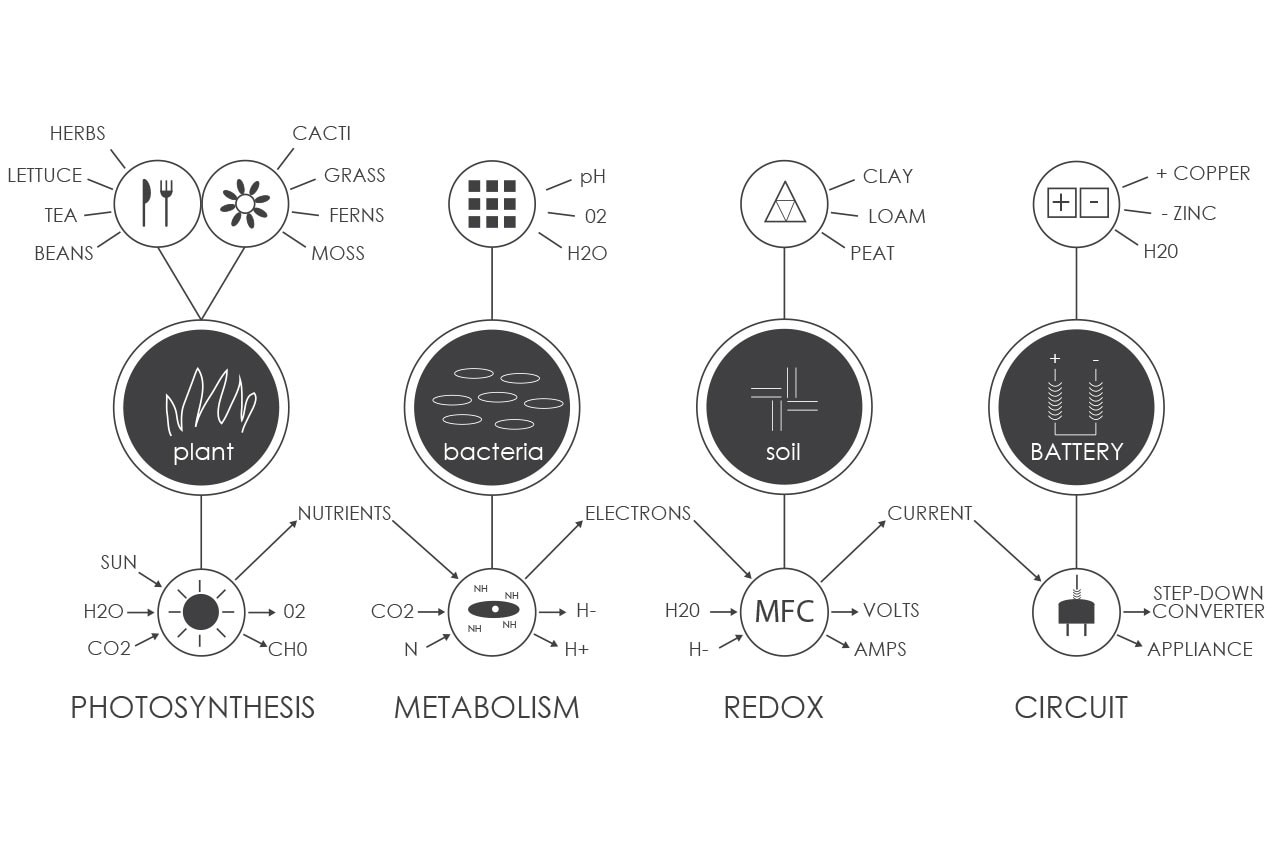

Apostolos Marios Mouzakopoulos, Pablo Marcet, Ashwini Mani, Akanksha Kargwal, Sistema di Pannelli Bio-Fotovoltaici, schema di funzionamento. Image Courtesy of Apostolos

Sistema di Pannelli Bio-Fotovoltaici
Progetto: IAAC (Institute for Advanced Architecture of Catalonia)
Studenti: Apostolos Marios Mouzakopoulos, Pablo Marcet, Aswini Mani, Akanksha Kargwal
Docenti: Claudia Pasquero, Carmelo Zapulla
Produzione: Fab Lab Barcelona
